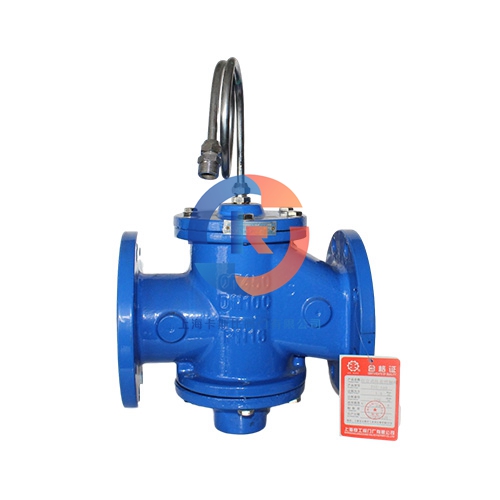

氣動薄膜單座自力壓差控制閥的結構

氣動薄膜單座自力式壓差控制閥構造主要部件有閥籠、閥瓣、閥座(密封圈)、閥座、閥籠壓環，主要配件有電磁閥、調壓閥、過濾器、電流-氣體壓力轉化器、定位儀、流量放大器、氣動單向閥、迅速安全閥、限位開關等。

氣動薄膜單座自力壓差控制閥結構表明，氣動自力壓差控制閥可分為直行和角行。按其結構類型可分為直達單座閥、直達雙座閥、高壓閥、角閥、套筒閥、隔膜閥、法蘭式蝶閥、偏心旋轉閥等。其中直通閥比較常見，單座閥泄漏量較小，但閥前后壓差不宜太大，雙座閥則正好相反。高壓閥適用于高負壓、髙壓差的介質測量。可是，在髙壓差的情況下，液體會對材料造成嚴重的磨蝕和汽蝕。一般應注意閥心和閥座的材料，以提高其使用壽命。角閥可用于髙壓差、高粘度、含懸浮物和顆粒物質的流體控制。隔膜閥更適合強氧化劑等強腐蝕性介質控制。法蘭式蝶閥適用于大流量、低壓差的氣體介質。套筒閥選用平衡閥心構造，具有噪音低的特征，是應用廣泛的閘閥之一。

氣動薄膜單座自力式壓差控制閥有氣開和氣關兩種。確定自力式壓差控制閥轉換方式的原則是:當信號壓力中斷時，應保證工藝設備和生產的安全。如果信號中斷后閘閥處在開啟位置，維持液體不中斷是安全的，則選擇氣體切斷閥；如果信號壓力中斷后閘閥處在關掉位置，且液體不通過是安全的，則選擇氣動閥。例如加熱爐的燃?xì)饣蛉加凸艿郎系淖粤κ綁翰羁刂崎y要用煤氣開啟。信號中斷時，閘閥會自動關閉，斷開燃料，防止?fàn)t溫太高導致事故。鍋爐的進水口上的自力式壓差控制閥應為燃?xì)馇袛嚅y。當信號中斷時，閘閥會自動開啟，仍然向鍋爐供水，能夠防止鍋爐燒毀。

八九十年代流行這樣的氣動薄膜單座自力式壓差控制閥，大概型號為ZMAP或ZMBP，就在脖子的地方裝一個大大的彈簧。之后開始流行精小型氣動薄膜單座自力式壓差控制閥，大概型號為ZJHP，隨之而來的是把6或8個小彈簧裝到膜頭里。號稱體積更小、重量更輕，作用力更大。科技在進步，這樣的閘閥的確顯得短小精悍，個頭不再那么笨重。
